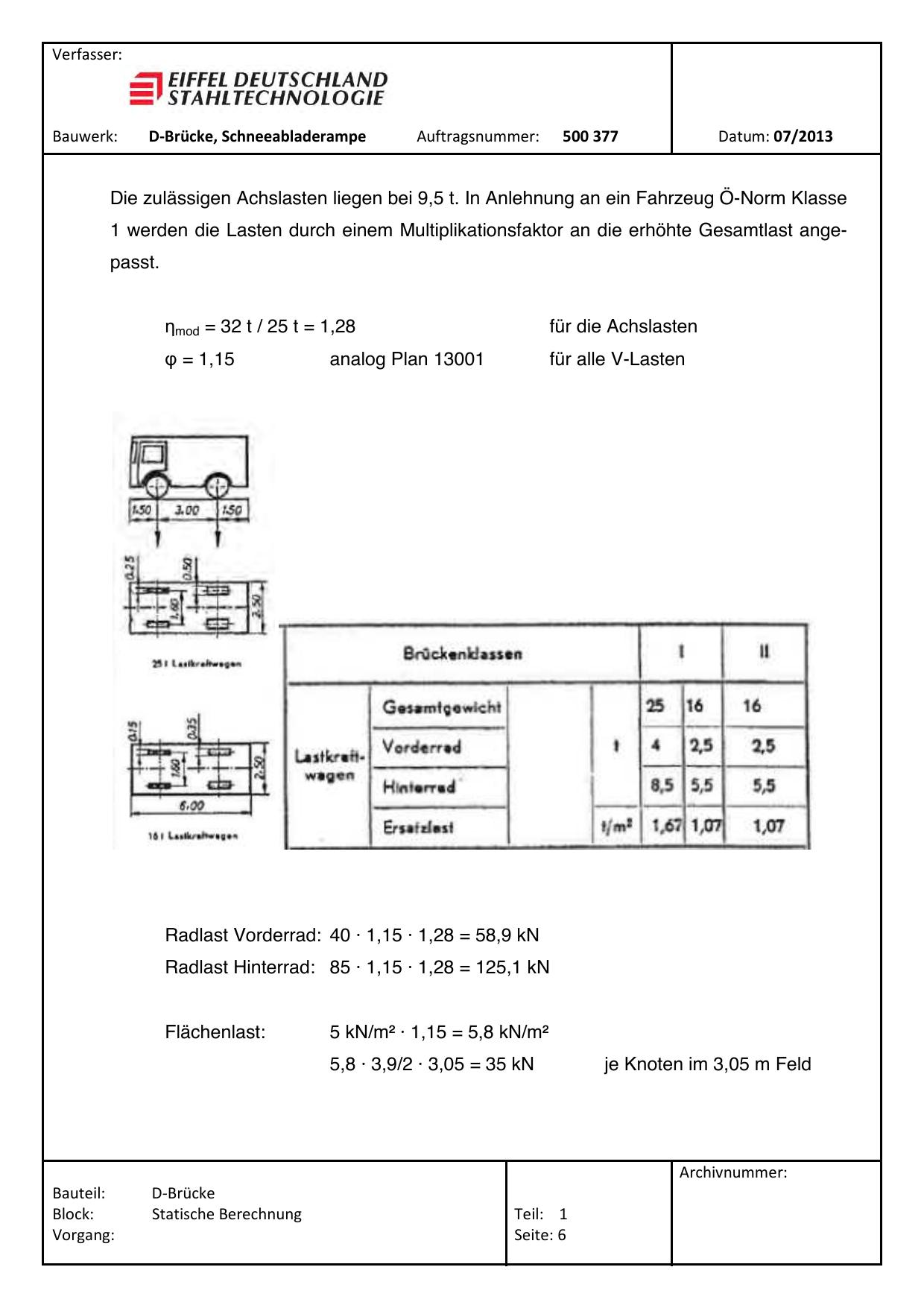

Die zulässigen Achslasten liegen bei 9,5 t. In Anlehnung an ein Fahrzeug Ö-Norm Klasse
1 werden die Lasten durch einem Multiplikationsfaktor an die erhöhte Gesamtlast angepasst.
ηmod = 32 t / 25 t = 1,28

für die Achslasten

φ = 1,15

für alle V-Lasten

analog Plan 13001

II
ffl6

Radlast Vorderrad: 40 · 1,15 · 1,28 = 58,9 kN
Radlast Hinterrad: 85 · 1,15 · 1,28 = 125,1 kN

Flächenlast:

5 kN/m² · 1,15 = 5,8 kN/m²
5,8 · 3,9/2 · 3,05 = 35 kN

je Knoten im 3,05 m Feld
